Formula 1 -auton jarrusatula ja sen erot tavallisen katuauton mekaniikkaan

Formula 1 edustaa moottoriurheilun ja autoteollisuuden ehdotonta huippua, jossa jokainen millisekunti ja jokainen gramma ovat ratkaisevia tekijöitä matkalla kohti palkintopallia.

Kun puhutaan näiden huippunopeiden kilpurien suorituskyvystä, useimmat ihmiset ajattelevat välittömästi satojen hevosvoimien tehoisia hybridimoottoreita, monimutkaista aerodynamiikkaa tai salamannopeasti toimivia vaihteistoja.

Kuitenkin vähintään yhtä suuri insinööritaidon ihme löytyy auton pyörännapojen sisältä, missä äärimmäisen kehittynyt jarrujärjestelmä vastaa auton hidastamisesta yli kolmensadankolmenkymmenen kilometrin tuntinopeudesta lähes nollaan vain muutamassa sekunnissa.

Tämän järjestelmän kriittisin ja mekaanisesti mielenkiintoisin komponentti on jarrusatula, jonka tehtävänä on puristaa jarrupalat hiilikuituisia jarrulevyjä vasten uskomattomalla voimalla ja tarkkuudella. Vaikka perustoimintaperiaate on sama kuin tavallisessa perheautossa, materiaaliteknologia, valmistusprosessit ja jäähdytysratkaisut ovat Formula 1 -maailmassa täysin toiselta planeetalta.

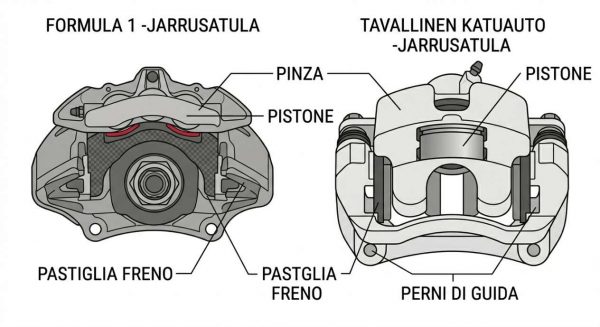

Katuautoissa jarrusatulat suunnitellaan kestämään satoja tuhansia kilometrejä mahdollisimman vähäisellä huollolla, ja niiden valmistusmateriaalina käytetään tyypillisesti painavaa mutta halpaa valurautaa tai alumiiniseoksia. Formula 1 -autossa sen sijaan painon minimointi ja rakenteellinen jäykkyys ovat kaiken yläpuolella, sillä jarrusatula lasketaan osaksi jousituksen ulkopuolista massaa, joka vaikuttaa suoraan auton ajokäytökseen ja renkaiden pitoon.

F1-jarrusatulat jyrsitään yhdestä kiinteästä metallilohkosta, joka on usein erittäin kallista alumiini-litium-seosta, jotta saavutetaan maksimaalinen jäykkyys äärimmäisessä lämpökuormassa. Tavallisen auton jarrut toimivat yleensä alle kolmensadan asteen lämpötiloissa, kun taas Formula 1 -auton jarrusatula joutuu toimimaan ympäristössä, jossa jarrulevyn lämpötila nousee hetkellisesti yli tuhannen celsiusasteen. Tämä asettaa satulan tiivisteille, männille ja nestekierrolle vaatimuksia, joita ei voida edes verrata tavallisen tieliikenteen haasteisiin.

Tavallisen kuluttajan arjessa jarruongelmat liittyvät useimmiten huollon laiminlyöntiin tai pitkään seisottamiseen, jolloin tiesuola ja kosteus saavat mekanismit jumiutumaan. Jos tavallisessa ajoneuvossa on esimerkiksi suojakumin vaurion vuoksi auton jarrusatula jumissa, seurauksena on tyypillisesti polttoaineenkulutuksen nousua, jarrujen laahaamista, vetämistä sivulle ja lopulta osien ylikuumenemista.

Formula 1 -autossa pienikin mäntien takertelu tai satulan sisäinen muodonmuutos johtaisi välittömään keskeytykseen, sillä jarrujen tasapainon on oltava täydellinen jokaisessa mutkassa. F1-tiimit purkavat, tarkastavat ja huoltavat jarrusatulat jokaisen ajosession jälkeen, mikä korostaa sitä, kuinka radikaalisti näiden kahden maailman huoltovälit ja toimintavarmuuden kriteerit eroavat toisistaan.

Tässä artikkelissa pureudumme syvälle siihen, miten kuninkaallisen moottoriurheiluluokan jarrusatulat eroavat arkipäiväisistä komponenteista ja mitä teknisiä ratkaisuja niiden taustalla piilee.

Materiaaliteknologia ja valmistusprosessit äärimmäisen suorituskyvyn takana

Formula 1 -auton jarrusatulan valmistus on pitkä ja monimutkainen prosessi, joka alkaa tietokoneavusteisella suunnittelulla ja huippuunsa vietyjen materiaaliseosten valinnalla. Toisin kuin sarjatuotantoautojen satulat, jotka valetaan muoteissa tuhansien kappaleiden erissä, F1-satula valmistetaan CNC-jyrsinnällä yhdestä kiinteästä metallikappaleesta, jolloin vältytään valuvioilta ja saavutetaan täydellinen rakenteellinen yhtenäisyys.

Materiaalina käytettävä alumiini-litium-seos tarjoaa erinomaisen paino-jäykkyyssuhteen, mikä on elintärkeää, sillä satula ei saa joustaa millinkään vertaa, kun kuljettaja painaa jarrupoljinta yli sadan kilogramman voimalla. Jos jarrusatula joustaisi, poljintuntuma muuttuisi pehmeäksi ja kuljettajan olisi mahdotonta annostella jarrutusvoimaa millintarkasti ennen mutkaan kääntymistä.

Mäntien materiaali on toinen merkittävä ero, sillä F1-satuloissa käytetään usein titaania tai erikoistuneita keraamisia pinnoitteita, jotka estävät jarrupalasta säätyvän valtavan lämpöenergian siirtymisen jarrunesteeseen. Jos lämpö pääsisi siirtymään nesteeseen, jarruneste alkaisi kiehua, mikä synnyttäisi järjestelmään kaasukuplia ja johtaisi välittömään jarrutehon häviämiseen.

Katuautoissa käytetään teräsmäntiä, jotka ovat painavia mutta riittäviä normaaliin ajoon, sillä niissä lämpötilat pysyvät maltillisina eikä painon säästämisellä grammatasolla ole kaupallista merkitystä. F1-satulan sisällä on myös monimutkainen ja integroitu nestekanavisto, joka on suunniteltu minimoimaan nesteen määrä ja maksimoimaan virtausnopeus.

Alumiini-litium-seoksen käyttö mahdollistaa jopa viisikymmentä prosenttia kevyemmän rakenteen verrattuna perinteiseen katuauton valurautatoteutukseen.
Monoliittinen eli yhdestä kappaleesta jyrsitty rakenne eliminoi pulttiliitokset, jotka voisivat löystyä tai joustaa äärimmäisessä mekaanisessa rasituksessa.
Mäntien pintaan levitettävät DLC-pinnoitteet minimoivat kitkan ja estävät takertelun silloinkin, kun satulan lämpötila ylittää kaksisataa astetta.
Satulan ulkopinta voidaan pinnoittaa erityisillä lämpöä heijastavilla tai säteilevillä materiaaleilla riippuen siitä, halutaanko lämpöä sitoa vai haihduttaa.

Jäähdytysratkaisut ja aerodynamiikan integraatio jarrujen ympärillä

Yksi Formula 1 -auton jarrusatulan haastavimmista suunnittelukriteereistä on sen integrointi auton aerodynamiikkaan ja jäähdytysjärjestelmään. Katuautossa jarrusatula on vapaasti vanteen sisällä, ja se jäähtyy pääasiassa ajoviiman ansiosta ilman sen suurempia ohjaimia tai kanavia.

F1-autossa jarrusatula on suljettu monimutkaisen hiilikuituisen jarrurumpu- ja ilmanohjainrakenteen sisään, joka ohjaa ilmaa etusiiveltä suoraan satulan ja levyn läpi. Tämä ilma ei ainoastaan jäähdytä jarruja, vaan sitä käytetään myös aerodynaamisen tehokkuuden parantamiseen ja renkaiden lämpötilan hallintaan ohjaamalla kuumaa ilmaa vanteen läpi ulos.

Itse jarrusatulan runkoon on porattu satoja pieniä jäähdytysreikiä ja -ripoja, joiden tarkoituksena on maksimoida ilman kanssa kosketuksissa oleva pinta-ala. Insinöörit optimoivat ilmanvirtauksen tietokonesimulaatioiden avulla niin, että kylmä ilma osuu ensin kriittisimpiin pisteisiin eli mäntien tiivisteisiin ja nestekanaviin.

Liiallinen jäähdytys voi kuitenkin olla myös ongelma, sillä hiilikuitujarrut vaativat tietyn minimilämpötilan toimiakseen tehokkaasti, joten jäähdytyskanavia usein peitetään teipillä kylmissä sääolosuhteissa. Tavallisessa autossa tällaista hienosäätöä ei tarvita, koska perinteiset teräsjarrut toimivat erinomaisesti myös täysin kylminä.

Hydrauliikka ja jarrutusvoiman säätöjärjestelmät kuljettajan käytössä

Formula 1 -auton takajarrujärjestelmä on nykyään integroitu osaksi monimutkaista sähköistä jarrujärjestelmää, jota kutsutaan nimellä Brake-by-Wire (BBW). Tämä tarkoittaa sitä, että kun kuljettaja painaa jarrupoljinta, tietokone mittaa poljinpaineen ja laskee, kuinka paljon hidastusvoimaa saadaan moottorin sähkögeneraattorista eli MGU-K-yksiköstä ja kuinka paljon tarvitaan mekaanisilta takajarruilta.

Takajarrusatulaa paineistetaan siis hydraulisen pumpun ja elektronisen venttiilin kautta, eikä suoraan kuljettajan jalan voimalla, kuten etujarruissa. Tämä järjestelmä tekee takajarrusatulan toiminnasta äärimmäisen dynaamista ja vaatii satulalta salamannopeaa reagointia paineen muutoksiin ilman pienintäkään viivettä.

Etujarrusatulat toimivat edelleen perinteisellä hydraulisella yhteydellä suoraan pääsylinteristä, mikä takaa kuljettajalle aidon ja tarkan palautteen polkimen kautta. Kuljettaja voi muuttaa jarrubalanssia eli etu- ja takajarrujen välistä voimasuhdetta suoraan ohjauspyörän rullista jopa useita kertoja yhden kierroksen aikana riippuen siitä, millaiseen mutkaan auto on saapumassa.

Tavallisessa autossa jarrubalanssi on kiinteästi säädetty tehtaalla ja sitä säädellään elektronisesti vain hätätilanteissa ABS- ja ESP-järjestelmien toimesta. Tämä jatkuva ja dynaaminen paineen muuttaminen asettaa F1-jarrusatulan komponenteille valtavia paineiskuja, joita katuauton järjestelmässä ei koskaan kohdata.

Brake-by-Wire-järjestelmä säätää takajarrusatulan painetta millisekunneissa kompensoidakseen sähkömoottorin tekemää jarrutustyötä.
Kuljettajan poljintuntuma riippuu suoraan etujarrusatulan mekaanisesta jäykkyydestä ja nesteen kokoonpuristumattomuudesta.
Järjestelmän työpaineet voivat nousta F1-autossa yli sataan baariin sekunnin murto-osassa, mikä vaatii tiivisteiltä täydellistä suorituskykyä.
Jarrusatulaan integroidut elektroniset anturit mittaavat jatkuvasti sekä nesteen että satulan rungon lämpötilaa reaaliaikaisen datan keräämiseksi varikkomuureille.

Tiivisteiden ja mäntien välykset mikroskooppisen tarkassa maailmassa

Kun tarkastellaan Formula 1 -jarrusatulan sisäistä mekaniikkaa, liikutaan toleransseissa, jotka mitataan mikoneissa eli millimetrin tuhannesosissa. Katuauton jarrusatulassa männän ja sylinterin välinen välys on suhteellisen suuri, jotta se sallii pienen lian ja lämpölaajenemisen ilman, että osat jumiutuvat heti.

F1-satulassa välykset ovat minimaaliset, koska tavoitteena on eliminoida kaikki ylimääräinen nesteen liike ja polkimen tyhjä liike. Tämä tarkoittaa sitä, että osien lämpölaajeneminen on laskettava tietokoneella äärimmäisen tarkasti, sillä liian suuri laajenema lukitsee männät paikoilleen ja liian pieni aiheuttaa nestevuotoja.

Tiivisteet, jotka pitävät jarrunesteen sisällä, valmistetaan erityisistä elastomeereistä, jotka kestävät kemiallisesti aggressiivisia F1-jarrunesteitä ja säilyttävät joustavuutensa jopa yli kahdensadan asteen lämpötiloissa. Nämä tiivisteet eivät ainoastaan pidä nestettä sisällä, vaan niiden muoto on suunniteltu niin, että ne vetävät mäntää aktiivisesti muutaman mikonin verran takaisin päin, kun kuljettaja vapauttaa jarrupolkimen.

Tämä minimoi niin sanotun jäännöskitkan eli sen, että jarrupala jäisi laahaamaan kevyesti levyä vasten suoralla ajettaessa. Katuautossa pieni laahaaminen hyväksytään mukavuussyistä, mutta Formula 1:ssä se tarkoittaisi menetettyä huippunopeutta suorilla ja ylimääräistä lämmönmuodostusta, joka voisi pilata koko kisan.

Diagnostiikka ja reaaliaikainen tiedonkeruu osana varikkostrategiaa

Moderni Formula 1 -auton jarrusatula ei ole vain mekaaninen puristin, vaan se toimii myös tärkeänä tietolähteenä tiimin insinööreille koko kilpailuviikonlopun ajan. Satulaan on upotettu useita antureita, jotka mittaavat reaaliaikaisesti muun muassa jarrusatulan rungon lämpötilaa, jarrunesteen painetta ja mäntien liikettä.

Tämä data lähetetään telemetrian välityksellä suoraan varikkomuurille, missä insinöörit valvovat, etteivät jarrut pääse ylikuumenemaan liikaa esimerkiksi toisen auton imussa ajettaessa, jolloin jäähdytysilmaa on saatavilla vähemmän.

Jos datassa havaitaan merkkejä siitä, että jarrusatula käy liian kuumana, kuljettajalle voidaan antaa ohjeita muuttaa jarrubalanssia eteenpäin tai suorittaa niin sanottua ”lift and coast” -ajotapaa, jossa auto rullaa ennen jarrutusta ilman kaasua. Tavallisessa autossa kuljettaja saa tiedon jarruviasta usein vasta silloin, kun poljin painuu pohjaan tai pyörästä alkaa kuulua epämääräistä laahausääntä ja haista palaneen käry.

F1-maailmassa vika pystytään ennakoimaan ja usein välttämään jo ennen kuin kuljettaja ehtii edes huomata mitään poikkeavaa poljintuntumassa, mikä osoittaa, kuinka pitkälle digitaalisuus ja mekaaninen suunnittelu ovat integroituneet nykypäivän moottoriurheilussa.
